Misuratore di livello C.E. (mod. MCE)
Questo strumento viene utilizzato per misurare la pressione idrostatica che il prodotto esercita sulla membrana.
SISTEMA DI MISURA: il misuratore di livello SABA utilizza la tecnologia SCHAEFFER, ovvero vi è una membrana che, per ottenere la massima sensibilità e ripetibilità della misura, è di grande dimensione ed è appositamente sagomata e successivamente saldata in TIG al separatore.
Con questo sistema non si utilizza la classica molla bourdon e non vi è olio all’interno del gruppo molla bourdon-separatore che può dare errori derivanti dall’aumento del volume dell’olio causato dalla variazione della temperatura.
È possibile misurare prodotti densi con particelle in sospensione (mosti, fecce, succhi di frutta concentrati, vino ed altri prodotti alimentari) in quanto la membrana di separazione garantisce la perfetta sanificabilità dello strumento.
I contatti elettrici si possono predisporre su tutta l’ampiezza della scala (cioè 270°), agendo su di un bottone di regolazione posto nella parte anteriore del misuratore di livello, al centro del vetro. Hanno un magnetino regolabile per evitare lo scintillio dell’arco di corrente, con conseguente usura delle pastiglie d’argento del contatto.
CARATTERISTICHE TECNICHE:
Costruito interamente in acciaio inox AISI 316.
Campi Scala: 0-6, 0-8,0-10, 0-12, 0-16 MT Si consiglia di scegliere campo scala appropriato all’altezza serbatoio
Esempio:serbatoio alto 8 mt scegliere fondo scala 0-10 mt non 0-16 mt in quanto si avra’ una ampiezza scala minore e minor precisione
Quadrante: Ø 100 - 150 - 200 mm
Cassa: Ø 100, 150, 200 mm in acciaio inox
Elemento sensibile: Membrana rinforzata tipo SCHAFFER in acciaio inox
Movimento:in acciaio inox
Attacchi: RADIALE a membrana con bocchettone filettato DN 50 DN 65 solo per le versioni Ø 100, 150 mm.
POSTERIORE solo per il modello Ø 150-200 mm.a membrana con bocchettone filettato femmina DN 50 DN 65. Membrana in AISI 316 saldata in TIG.
Precisione:1% fondo scala
Si consiglia d’applicare questo strumento circa 300 mm dal fondo del serbatoio.
Si consiglia di interporre tra lo strumento ed il serbatoio una valvola di esclusione, in modo tale che lo strumento non faccia da tappo.

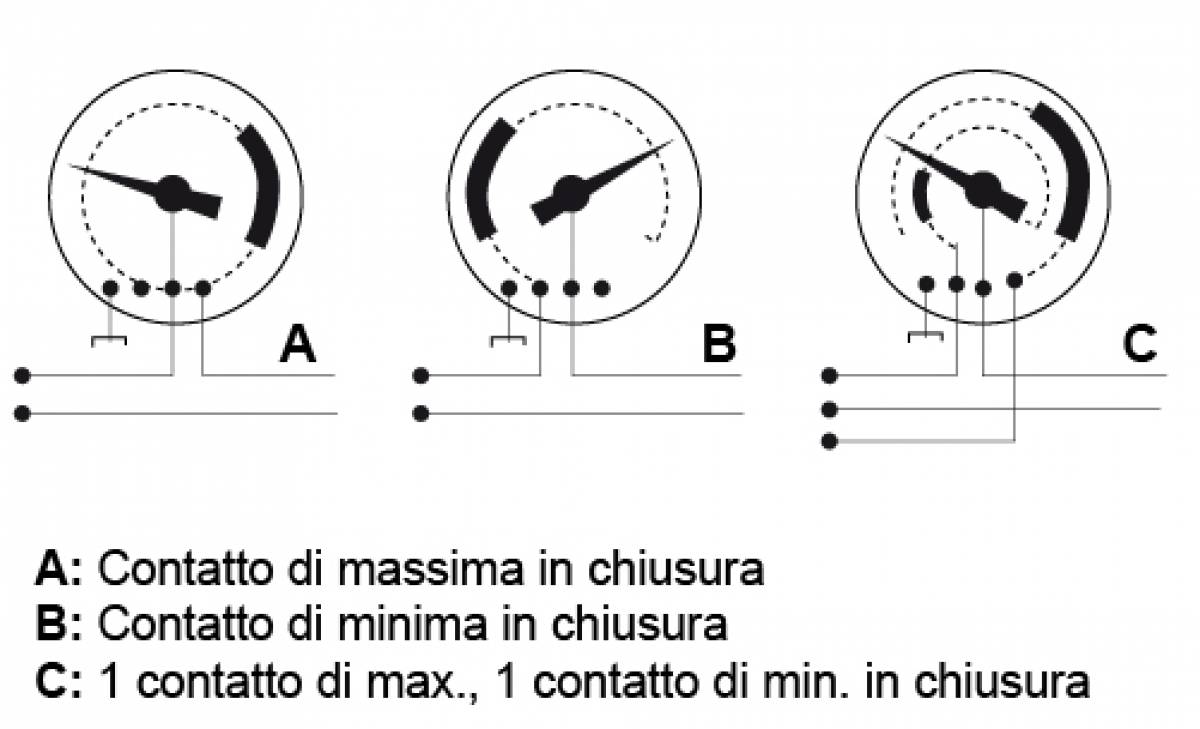

Lo strumento è dotato di 1 o 2 contatti elettrici:
un contatto di min
uncontatto di max
uncontatto di min. e uno di max. regolabili su tutta la scala
Nel dettaglio:
