Manometro sanitario inox con micro interruttore (mod. SA 40/M)

Per la misurazione della pressione nell’industria alimentare non è possibile utilizzare il tradizionale manometro a molla Bourdon. Infatti il prodotto alimentare entrando e depositandosi nell’elemento sensibile (molla Bourdon) ne può provocare l’intasamento, con conseguenti problemi di igiene dovuti alla contaminazione batterica.

Pertanto, per evitare i problemi sopra elencati, occorre applicare al manometro un dispositivo chiamato separatore che è costituito da una membrana di separazione opportunamente sagomata, in acciaio inox AISI 316. Manometro e separatore fanno corpo unico. Il separatore è dotato di un attacco filettato secondo le norme DN-SMS-IDF-CLAMP.

Bisogna tenere presente che il manometro con separatore SABA è ammortizzato di serie, quindi può funzionare anche in caso di forti pulsazioni senza che insorgano problemi.

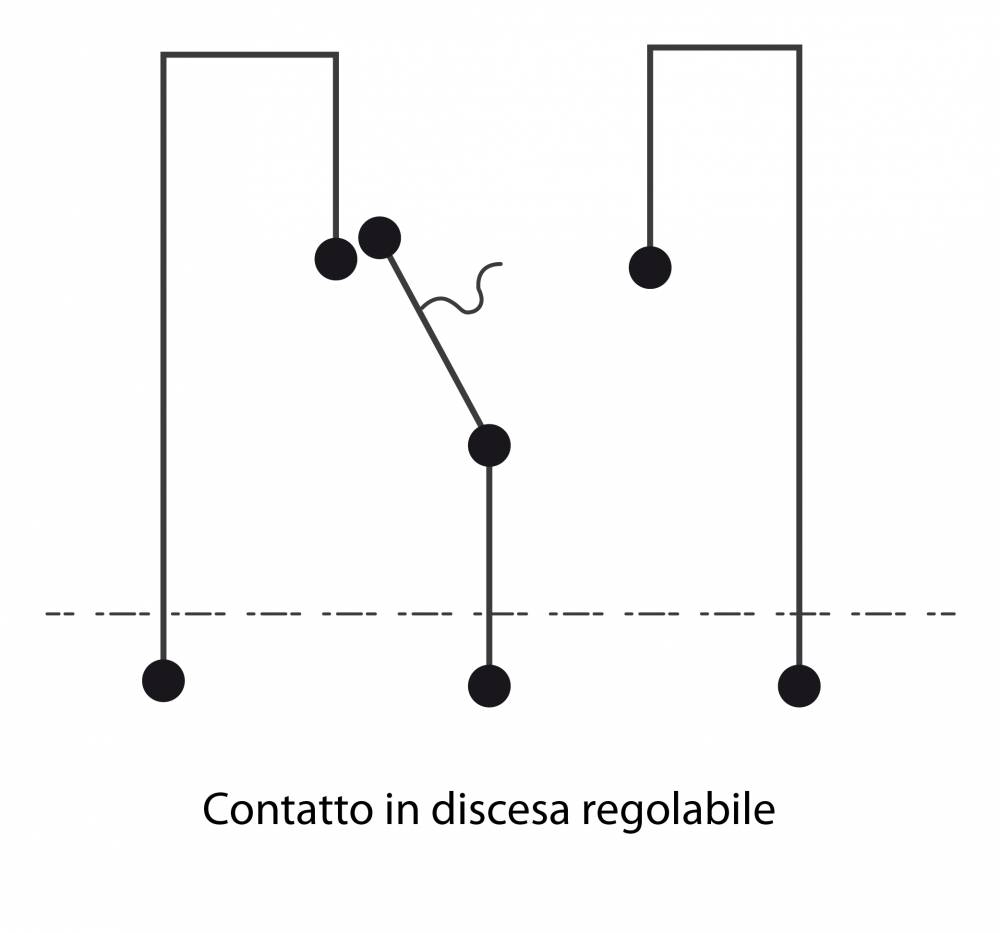

Il micro-interruttore è montato sul movimento amplificatore ed è regolabile su tutta la scala tramite un’apposita chiavetta. Il micro può dare un contatto di minima o di massima.

CARATTERISTICHE TECNICHE:

Campi di misura: 2,5 - 4 - 6 - 10 - 16 - 20 - 25 - 40 - 60  bar.

Quadrante: bianco con scritte nere: Ø quadrante 100 - 150 mm

Custodia: Ø 100 - 150 in acciaio inox con vetro in plexiglas con doppia guarnizione ad U.

Indice: in acciaio con dispositivo micrometrico di azzeramento.

Elemento sensibile: Membrana in AISI 316 saldato al laser.

Attacco: sia radiale che posteriore, secondo norme DIN - SMS - CLAMP.

Movimento amplificatore: in acciaio inox.

Liquido di riempimento: atossico.

Ammortizzatore: di serie incorporato.

Precisione: 1% del valore di fondo scala.

Grado di protezione: IP 55.
