Flussimetro SA 91 C.E. (mod. Sa 91 C.E.)
Flussimetro indicatore completo di allarmi di minima, massima, minima e massima portata regolabile su tutto il campo della scala.
Questa serie di strumenti è stata progettata per la misura della portata dei fluidi.
I valori misurabili di portata vanno da frazioni di m³/h a 50 m³, con una precisione della misura che può giungere fino all’1% del valore di fondo scala. Anche la sensibilità dello strumento è molto elevata: è possibile misurare una portata pari a 1/10 di quella nominale.
Possono essere usati con fluidi di caratteristiche chimiche e fisiche molto diverse. Non richiedono manutenzione. La pulizia interna non presenta difficoltà in quanto le superfici a contatto con il fluido sono lisce e non vi sono zone morte.
I cinematismi si trovano in una zona dello strumento completamente stagna rispetto al fluido, dato che la trasmissione del segnale dell’elemento sensibile ai cinematismi stessi avviene attraverso un campo magnetico. Per questa ragione i nostri strumenti sono particolarmente indicati ove debbano essere osservate severe norme igieniche.
CARATTERISTICHE TECNICHE:
Lo strumento deve essere montato in posizione verticale. La direzione del fluido è dal basso verso l’alto.
Campo di misura: 1-10.
Precisione: ±1% f.s.
Temperatura di esercizio: il fluido da misurare può avere temperatura compresa fra -10 e +300°C.
Lunghezza scala: 120 mm.
Materiale di costruzione: Parti a contatto con il fluido sono in AISI 316. Custodia dell’indicatore in AISI 304. Grado di tenuta custodia dell’indicatore IP 55.
Attacchi: filettanti secondo norme alimentari: DN - SMS – CLAMP – GAS Flangiati PN 10 – PN 16 – UNI 2223.
Garanzia: su cono e galleggiante anni 5.
Cassa a tenuta stagna: Ø 150 mm
Portata lt/h:
DN 25 - 100/1000
▪DN 25 - 200/2000
▪DN 40 - 200/2000
▪DN 40 - 300/3000
▪DN 40 - 500/5000
▪DN 50 - 800/8000
▪DN 50 - 2000/16000
▪DN 65 - 2500/25000
▪DN 80 - 5000/50000

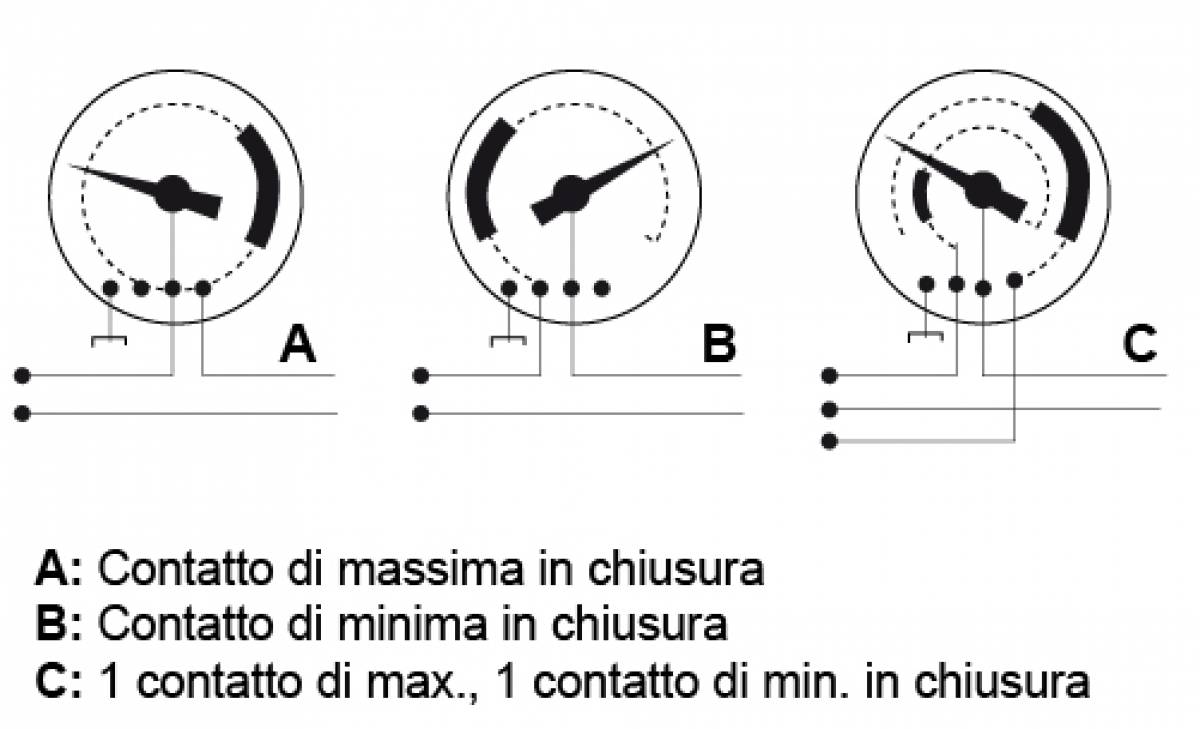

Quindi il flussimetro SA 91 C.E. ha le stesse caratteristiche del SA 91 ma con:
- contatto di min
- contatto di max
- contatti di min. e di max. regolabili su tutta la scala
